大功率工业变频器高压滤波，液体钽电容拓扑优化降本增效
日期： 2026-07-02 16:36
浏览次数:

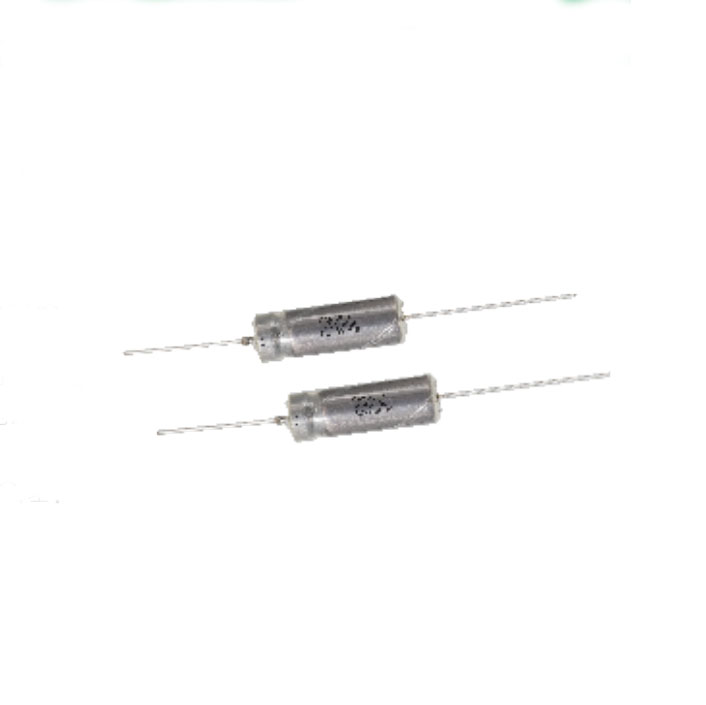

大功率工业变频器、光伏储能变流器直流母线存在高频纹波、瞬时电压尖峰、周期性浪涌电流三重干扰，传统方案采用多颗高压铝电解电容并联滤波，整机体积庞大、每年需定期更换电容模组，设备停机维护成本居高不下。采用高压气密液体钽电容重构滤波拓扑，可大幅减少并联元件数量，缩小电源模组体积，延长整机无故障运行时长，是新一代大功率电力电子设备主流优化方案。
传统铝电解并联拓扑存在固有缺陷，多颗元件参数离散度大，纹波电流分配不均，单颗电容长期过载加速老化；液体钽电容单颗高压大容量特性，仅需少量元件即可满足母线储能滤波需求，简化 PCB 布线，消除多元件并联均流不均带来的局部过热问题。其优异自愈能力可吸收变频器 IGBT 开关产生的瞬时电压尖峰，避免过压击穿电容，降低母线短路故障概率。
拓扑优化核心思路分为两级滤波架构，母线前端选用高压大容量液体钽电容做低频储能缓冲，吸收电网侧电压波动；后端搭配小型固态钽电容抑制高频纹波，液固组合兼顾大容量储能与高频低 ESR 优势，相较纯铝电解方案，模组体积缩减 40%，元件数量减少 60%。高温工况下，改性电解液液体钽电容容量衰减速率仅为铝电解的 1/4，85℃满载连续运行十年无需更换，大幅降低工业设备运维停机损失。
针对变频器高频脉冲工况，厂商同步优化液体钽电容引线焊接结构，采用宽幅钽丝焊接端子，降低引线等效阻抗，提升纹波电流耐受上限，避免端子发热老化。当前该液固混合滤波拓扑已在轧钢变频器、光伏集中式逆变器、轨道交通牵引变流器批量落地，长期运行数据显示设备电源故障发生率下降 65%，综合使用成本显著优于传统铝电解方案。
